Detalles
Esta es una carcasa de bloque de agua Silver EK de edición especial diseñada para las últimas tarjetas gráficas NVIDIA® GeForce® RTX ™ 3080 Founders Edition. El motor de refrigeración es la evolución de los bloques de agua GPU EK® Quantum Vector GPU de segunda generación. Esta carcasa de bloque de agua solo es compatible con las tarjetas gráficas GeForce® RTX™ 3080 Founders Edition.

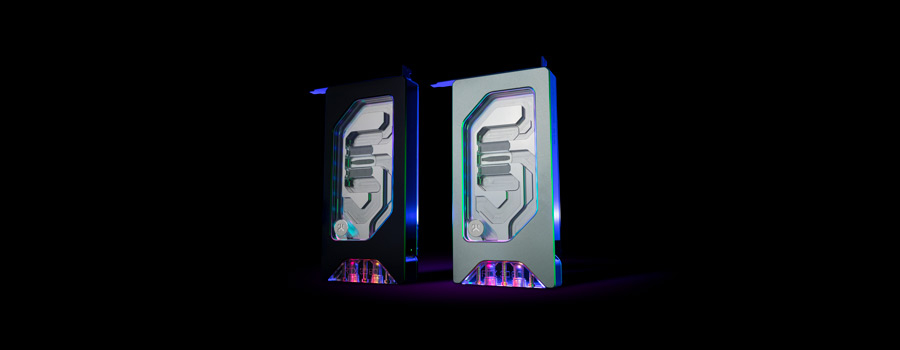

Ganador del premio de diseño iF
Los bloques de agua EK-Quantum Vector FE Special Edition han recibido el renombrado iF Design Award. El diseño premiado encierra el bloque en un exoesqueleto de aluminio de 20 mm de espesor que forma una cuna para incrustar el enfriamiento y la iluminación, revelando solo los elementos más hermosos para el usuario. La forma distintiva de PCB de la tarjeta Founders Edition planteó un desafío de diseño, pero un terminal entre las dos puntas de la PCB resolvió el problema. El resultado es un bloque de agua GPU único y sin precedentes.

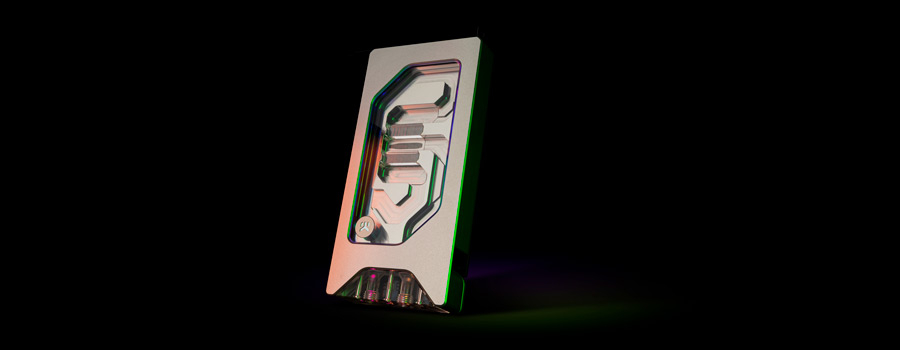

Bloque de agua EK de edición especial para Nvidia FE GeForce RTX 3080
El gabinete de bloque de agua EK-Quantum Vector FE RTX 3080 D-RGB es la solución de enfriamiento de GPU más compleja desarrollada por EK hasta la fecha. El factor de forma pequeño y la forma única de la PCB RTX 3080 Founders Edition presentaron un desafío de ingeniería poco común.
El bloque de agua está diseñado específicamente con una base de cobre extremadamente gruesa para un alto rendimiento, lo que le permite limpiar todos los componentes de la placa de circuito impreso densamente empaquetada y agregar más capacidad de calor en el proceso. El motor de refrigeración utilizado en este bloque de agua es el más grande que hemos construido hasta la fecha y tiene aproximadamente un 30 % más de superficie que el resto de los bloques de agua Vector.
Un testimonio de la calidad de construcción
Al igual que el bloque de agua Magnitude CPU, la totalidad de este bloque de agua está mecanizado por CNC sin técnicas de producción en masa. La base del bloque se fresa a partir de una pieza de cobre electrolítico puro de 12 mm de espesor procedente de Europa, que luego se niquela, mientras que la parte superior se mecaniza con CNC a partir de un material acrílico fundido similar al vidrio.
La carcasa externa, que no está en contacto con el refrigerante, se mecaniza a partir de una pieza sólida de aluminio de 20 mm de espesor, que luego se anodiza en un color gris. El protector de E/S de una sola ranura incluido se suministra con tornillos especiales para sujetarlo a la carcasa de aluminio a fin de igualar la distribución de peso de todo el bloque de agua. El sellado hermético está garantizado por juntas tóricas de EPDM de alta calidad, mientras que los separadores de latón ya están preinstalados y permiten un procedimiento de instalación fácil y seguro.
motor de enfriamiento
Este bloque de agua Vector de edición especial enfría directamente la GPU, la VRAM y el VRM (módulo de regulación de voltaje) a medida que el líquido refrigerante se canaliza directamente sobre estas áreas críticas. El bloque de agua está en contacto con los MOSFET y los estranguladores para maximizar el enfriamiento y minimizar las posibilidades de un ruido no deseado de la bobina. Las rutas de flujo están optimizadas para reducir las inestabilidades hidrodinámicas y los vórtices (puntos muertos) dentro de ellas.
El diseño integrado del motor de refrigeración Open Split-Flow demostró ser una solución superior para los bloques de agua de la GPU. Se caracteriza por una baja restricción de flujo hidráulico, lo que significa que se puede usar con bombas de agua más débiles o bombas que funcionan con configuraciones de baja velocidad y aun así lograr el máximo rendimiento.
La geometría de la placa de chorro y la estructura de la aleta está optimizada para proporcionar una distribución uniforme del flujo con pérdidas mínimas y un rendimiento óptimo cuando se usa en cualquier orientación de flujo de refrigerante. La matriz de aletas está compuesta por 31 microaletas con microcanales de 0,6 mm de ancho que brindan un rendimiento de enfriamiento excepcional sin restricciones de flujo innecesarias ni riesgos de obstrucción.

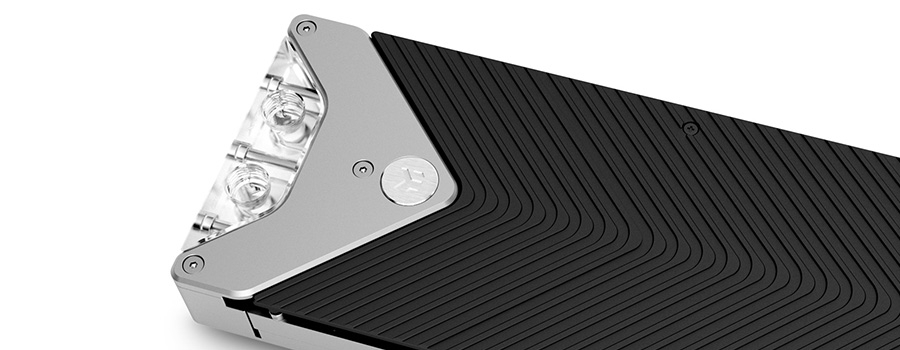

Placa posterior exclusiva
Este bloque de agua viene con una placa posterior incluida que asegura que toda la tarjeta gráfica esté encerrada y no sea visible. También proporciona enfriamiento pasivo adicional para el núcleo de la GPU y la parte posterior de la sección VRM de la placa de circuito impreso. Debido al pequeño tamaño de la tarjeta y del bloque en sí, la placa posterior acanalada cuenta con una mayor área de superficie para una potencia de refrigeración pasiva adicional. Está fabricado en aluminio anodizado en acabado negro.
Diseño de terminales especiales
El bloque de agua se entrega con un conjunto de terminales de conexión, lo que permite a los usuarios intercambiarlos según sus necesidades. Un terminal tiene dos puertos G1/4″ directos en el lateral, mientras que el otro es más convencional, con cuatro puertos G1/4″ que atraviesan el terminal.
El nuevo diseño permite conectar los terminales directamente a la placa fría de cobre del bloque de agua de la GPU, lo que lo hace más rígido y reduce las posibilidades de daño. El terminal está perfectamente ubicado entre dos puntas en la PCB, utilizando un espacio mínimo. Este tipo de diseño permite una versatilidad increíble, especialmente para construcciones de factor de forma pequeño y, por supuesto, una estética más interesante.

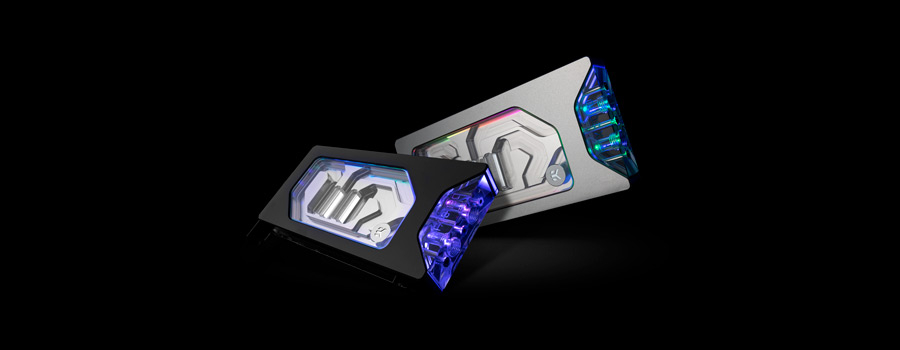

Iluminación D-RGB en el bloque de agua EK-Quantum Vector FE RTX 3080 D-RGB
Este bloque de agua cuenta con la friolera de 20 LED D-RGB direccionables individualmente que iluminan tanto el interior del bloque de agua como la propia terminal. Es compatible con todas las tecnologías RGB Sync populares de los principales fabricantes de placas base. La marca de flecha en el conector LED D-RGB de 3 pines debe estar alineada con la marca de 5 V en el cabezal D-RGB (direccionable).
Especificación técnica:
– Dimensiones: (LxHxW) – 205x100x29mm
– Longitud del cable D-RGB: 500mm
– Recuento de LED D-RGB: 20
- Conector D-RGB estándar de 3 pines ( 5 V, Datos, Bloqueado, Tierra)
Hecho en Eslovenia – ¡Europa!
Información adicional
| Material / Diseño / Opción de color | plexiglás de níquel |
|---|---|
| Hilos | G1/4 |
| Fabricante de chips | GeForce Nvidia |
